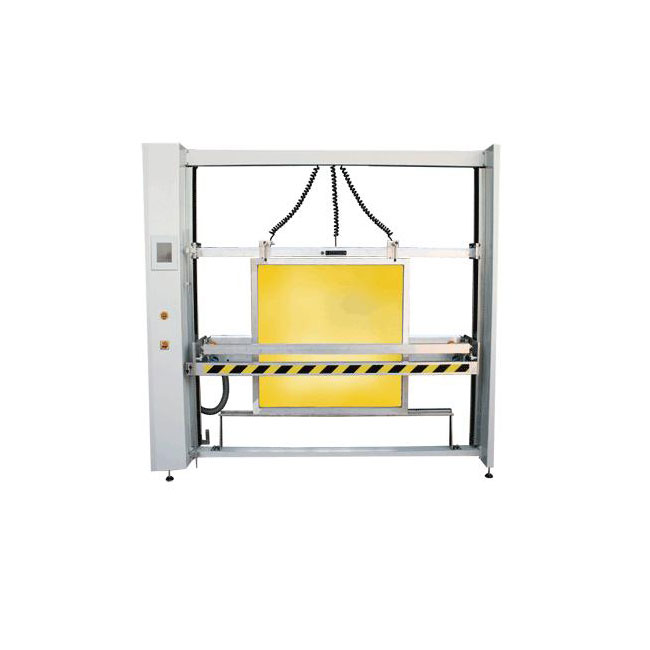

EMULSIONATRICE SP-B
L’emulsionatrice Seedex è economica, ideale per telai di dimensioni più piccole per applicazioni di stampa universali. La velocità regolabile a livello infinitesimale, il movimento estremamente del fluido del carrello di rivestimento e la possibilità di selezionare il numero di passaggi di rivestimento permettono un deposito della corretta quantità di emulsione. L’emulsionatrice Seedex garantisce una perfetta riproducibilità della struttura dello strato di rivestimento con tolleranza di rivestimento +/- 1 micron. DESCRIZIONE Semplice da usare Fornita con pannello touch screen completo Velocità continua regolabile Emulsione raccoglibile da uno o due lati La CPU può memorizzare 50 diversi programmi personalizzati La traversa può essere adattata semplicemente al formato del telaio richiesto La macchina viene fornita montata e viene fornita con una coppia di vasche di verniciatura (lunghezza a piacere) DATI TECNICI: Collegamento elettrico: 230 V – 50/60 Hz (altri voltaggi a richiesta) Connessione pneumatica: 6 bar Controllo compatto esente da manutenzione (SPS) con cambio della lingua del pannello touch screen premendo un pulsante ACCESSORI: supporto inferiore del telaio mobile doppio rivestimento con un morsetto per telaio doppio rivestimento con due morsetti per telaio.
|
CODE |
NAME |
MODEL |
USEFUL SIZE CM |
|
AQSPEM1515 |
AUTOMATIC COATING MACHINE |
SP-B 1515 |
150X150 |
|
AQSPEM1520 |
AUTOMATIC COATING MACHINE |
SP-B 1520 |
150X200 |
|
AQSPEM1525 |
AUTOMATIC COATING MACHINE |
SP-B 1525 |
150X250 |
Il serbatoio in PVC viene utilizzato per la lavorazione manuale di schermi piatti o tondi dopo la fase di esposizione.
ACCESSORI CONSIGLIATI
Pompa a getto d’acqua; aspiratore ad acqua
CARATTERISTICHE TECNICHE
Il telaio portante è in acciaio verniciato
Il serbatoio è realizzato in PVC resistente agli acidi, elettrosaldato con bordi robusti
Fornito con doccetta e rubinetteria
Griglia di supporto telaio o cilindro
Visore centrale dell’illuminazione (modelli CV) per il controllo dell’elaborazione
MODELLI DISPONIBILI
SV senza visualizzatore centrale
CV con il visualizzatore centrale
CVRA (a richiesta) con sistema di riciclo dell’acqua e vasca carro ruota inferiore
| CODE | NAME | MODEL | USEFUL SIZE CM. | OVERALL DIMENSIONS CM. |
|
AQSVCV070100 |
PVC DEVELOPING TANK |
CV-0710 |
70X100 |
106X95X176 H. |
|
AQSVSV070100 |
PVC DEVELOPING TANK |
SV-0710 |
70X100 |
106X95X176 H. |
|
AQSVCV075200 |
PVC DEVELOPING TANK |
CV-0752 |
75X200 |
205X100X222 H. |
|
AQSVSV075200 |
PVC DEVELOPING TANK |
SV-0752 |
75X200 |
205X100X222 H. |
|
AQSVCV100140 |
PVC DEVELOPING TANK |
CV-1014 |
100X140 |
145X125X185 H. |
|
AQSVSV100140 |
PVC DEVELOPING TANK |
SV-1014 |
100X140 |
145X125X185 H. |
|
AQSVCV120160 |
PVC DEVELOPING TANK |
CV-1216 |
120X160 |
165X145X185 H. |
|
AQSVSV120160 |
PVC DEVELOPING TANK |
SV-1216 |
120X160 |
165X145X185 H. |
Tavolo tendiseta con pinze pneumatiche, permette di stendere i tessuti sui telai serigrafici con il grado di tensione richiesto.
Questa attrezzatura può essere utilizzata per tendere vari tipi di tessuto come poliestere, nylon e acciaio.
La particolarità di questo tendiseta è nelle morse pneumatiche mobili e posizionabili a piacere per tensionare anche un solo telaio per ogni operazione di tensionamento.
Questo tavolo allungabile permette all’operatore di utilizzare anche piccole porzioni di tessuti che altrimenti potrebbero non essere utilizzabili.
| CODE | PNEUMATIC STRETCHER | TABLE SIZE CM. | PRODUCTION CAPACITY N° OF FRAMES OF EXTERNAL SIZE CM…. |
| AQSTPP16 | MODEL TPP 16 | 185X185XH90 | 1-100X100, OR 2-100X50, OR 4-50X50 |
|
AQSTPP18 |
MODEL TPP 18 |
180X200XH90 |
1-130X105, OR 2-105X65, OR 4-50X50 |
|
AQSTPP20 |
MODEL TPP 20 |
200X200XH90 |
1-150X105, OR 2-105X75, OR 4-75X50 |
|
AQSTPP22 |
MODEL TPP 22 |
210X210XH90 |
1-150X130, OR 2-130X75, OR 4-75X75 |
|
AQSTPP24 |
MODEL TPP 24 |
210X230XH90 |
1-150X150, OR 2-150X75, OR 4-75X75 |
Utilizzata per lo sviluppo manuale di retini da stampa piani e rotativi. Utilizzando il suo potente getto d’acqua è possibile rimuovere l’emulsione in eccesso dopo aver applicato il prodotto STRIPPER.
CARATTERISTICHE DI UTILIZZO
La pompa Blue Clean viene utilizzata in combinazione con VASCA DI SVILUPPO;
Blue Clean monta una pompa a 3 pistoni con una pressione di 120 bar e un motore silenziato da 1,5 HP.
ALIMENTAZIONE 220 volt – 50 Hz Consumo 2,5 Kw
|
CODE |
NAME |
MODEL |
|
AQSPBC620AR |
BLUE CLEAN PUMP |
620 AR |
Il fotoespositore Seedex è una macchina a tre funzioni per asciugare ed esporre cornici serigrafiche.
DESCRIZIONE E CARATTERISTICHE DELLA MACCHINA:
Struttura in acciaio verniciato
La macchina è dotata di un essiccatoio a cassetti situato nella parte inferiore della macchina, con una pressa pneumatica nella parte centrale, e una lampada alogena situata nella parte superiore.
La pressa pneumatica è disponibile in 2 versioni:
apertura manuale (modello TC) e
apertura automatica (modello TC-A);
Essiccatoio a 3 cassetti scorrevoli su cuscinetti per asciugare l’emulsione fotosensibile prima dell’esposizione,
Completo di sistema di protezione dai raggi UV costituito da un involucro rigido con telo frontale auto avvolgente e pannelli laterali scorrevoli per ispezione.
Il pannello di controllo è costituito da un computer digitale a 29 canali in grado di controllare e memorizzare i tempi di esposizione, i tempi di vuoto e la temperatura del forno di essiccazione e visualizzare il numero di ore di funzionamento del bulbo per monitorarne la durata.
Luce di compensazione dell’esposizione con fotocellula.
Sul pannello di controllo è installato un vacuometro che consente il controllo della pressione nel piano aspirante.
Il sistema di raffreddamento include la prevenzione del surriscaldamento dei componenti elettrici
Lampada alogena in metallo in 2 versioni: 2000/5000 W o 3500/7000 W
ALIMENTAZIONE ELETTRICA
400 V – 50 Hz (3 fasi + terra) – 10000 W, con possibili variazioni su richiesta
RICAMBI CONSIGLIATI
lampadina alogena 5000 o 7000 W a seconda dei modelli
tappetino in gomma con bordo sigillato dimensionato per la pressa pneumatica
|
CODE NUMBER |
PHOTOEXPOSER TC (MANUAL PNEUMATIC PRESS OPENING) |
GLASS SIZE CM. |
USEFUL SIZE CM. |
OVERALL DIMENSION CM. |
| AQSFOTTC1 |
PHOTOEXPOSER TC 1 |
90X110 |
70X95 |
150X130X260 H |
| AQSFOTTC2 |
PHOTOEXPOSER TC 2 |
123X153 |
100X135 |
190X165X260 H |
| AQSFOTTC3 |
PHOTOEXPOSER TC 3 |
143X173 |
120X155 |
210X180X260 H |
| AQSFOTTC4 |
PHOTOEXPOSER TC 4 |
160X200 |
140X180 |
235X195X260 H |
| AQSFOTTC5 |
PHOTOEXPOSER TC 5 |
140X220 |
120X200 |
258X178X300 H |
|
CODE NUMBER |
PHOTOEXPOSER TC-A (AUTOMATIC PNEUMATIC PRESS OPENING) |
GLASS SIZE CM. |
USEFUL SIZE CM. |
OVERALL DIMENSION CM. |
| AQSFOTTCA1 |
PHOTOEXPOSER TC-A1 |
90X110 |
70X95 |
150X130X260 H |
| AQSFOTTCA2 |
PHOTOEXPOSER TC-A2 |
123X153 |
100X135 |
190X165X260 H |
| AQSFOTTCA3 |
PHOTOEXPOSER TC-A3 |
143X173 |
120X155 |
210X180X260 H |
| AQSFOTTCA4 |
PHOTOEXPOSER TC-A4 |
160X200 |
140X180 |
235X195X260 H |
| AQSFOTTCA5 |
PHOTOEXPOSER TC-A5 |
140X220 |
120X200 |
258X178X300 H |
