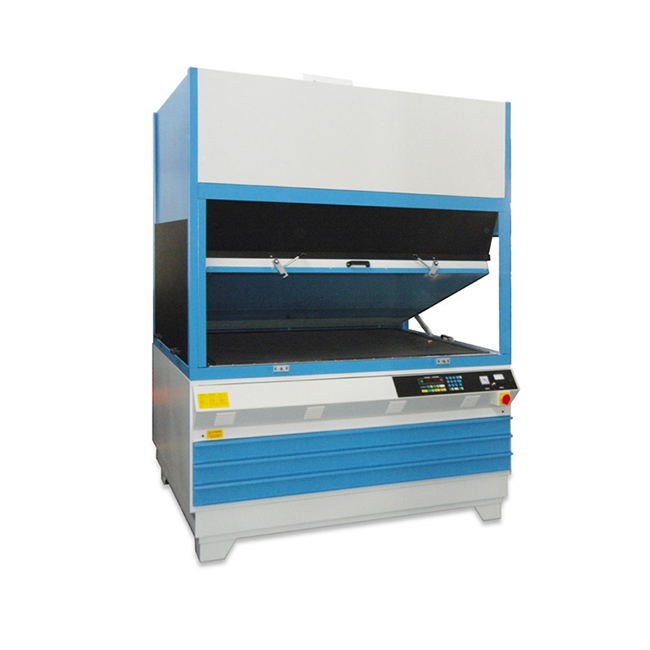

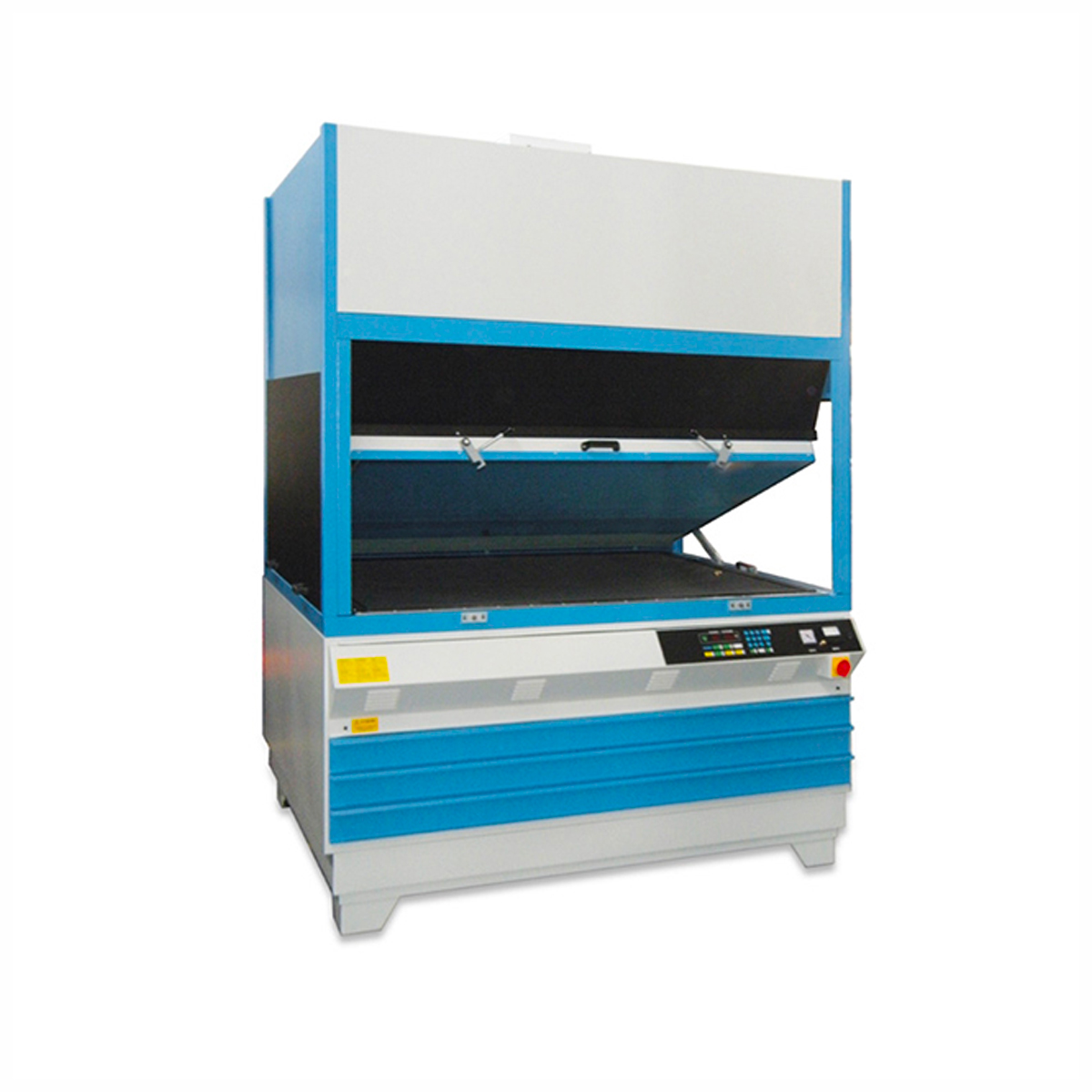

FOTOESPOSITORE TC e TC-A

Il fotoespositore Seedex è una macchina a tre funzioni per asciugare ed esporre cornici serigrafiche.   DESCRIZIONE E CARATTERISTICHE DELLA MACCHINA: Struttura in acciaio verniciato La macchina è dotata di un essiccatoio a cassetti situato nella parte inferiore della macchina, con una pressa pneumatica nella parte centrale, e una lampada alogena situata nella parte superiore. La pressa pneumatica è disponibile in 2 versioni: apertura manuale (modello TC) e apertura automatica (modello TC-A); Essiccatoio a 3 cassetti scorrevoli su cuscinetti per asciugare l’emulsione fotosensibile prima dell’esposizione, Completo di sistema di protezione dai raggi UV costituito da un involucro rigido con telo frontale auto avvolgente e pannelli laterali scorrevoli per ispezione. Il pannello di controllo è costituito da un computer digitale a 29 canali in grado di controllare e memorizzare i tempi di esposizione, i tempi di vuoto e la temperatura del forno di essiccazione e visualizzare il numero di ore di funzionamento del bulbo per monitorarne la durata. Luce di compensazione dell’esposizione con fotocellula. Sul pannello di controllo è installato un vacuometro che consente il controllo della pressione nel piano aspirante. Il sistema di raffreddamento include la prevenzione del surriscaldamento dei componenti elettrici Lampada alogena in metallo in 2 versioni: 2000/5000 W o 3500/7000 W   ALIMENTAZIONE ELETTRICA 400 V – 50 Hz (3 fasi + terra) – 10000 W, con possibili variazioni su richiesta   RICAMBI CONSIGLIATI lampadina alogena 5000 o 7000 W a seconda dei modelli tappetino in gomma con bordo sigillato dimensionato per la pressa pneumatica

CODE

NUMBER

PHOTOEXPOSER

TC

(MANUAL PNEUMATIC PRESS OPENING)

GLASS SIZE

CM.

USEFUL SIZE

CM.

OVERALL DIMENSION

CM.

AQSFOTTC1

PHOTOEXPOSER TC 1

90X110

70X95

150X130X260 H

AQSFOTTC2

PHOTOEXPOSER TC 2

123X153

100X135

190X165X260 H

AQSFOTTC3

PHOTOEXPOSER TC 3

143X173

120X155

210X180X260 H

AQSFOTTC4

PHOTOEXPOSER TC 4

160X200

140X180

235X195X260 H

AQSFOTTC5

PHOTOEXPOSER TC 5

140X220

120X200

258X178X300 H

CODE

NUMBER

PHOTOEXPOSER

TC-A

(AUTOMATIC PNEUMATIC PRESS OPENING)

GLASS SIZE

CM.

USEFUL SIZE

CM.

OVERALL DIMENSION

CM.

AQSFOTTCA1

PHOTOEXPOSER TC-A1

90X110

70X95

150X130X260 H

AQSFOTTCA2

PHOTOEXPOSER TC-A2

123X153

100X135

190X165X260 H

AQSFOTTCA3

PHOTOEXPOSER TC-A3

143X173

120X155

210X180X260 H

AQSFOTTCA4

PHOTOEXPOSER TC-A4

160X200

140X180

235X195X260 H

AQSFOTTCA5

PHOTOEXPOSER TC-A5

140X220

120X200

258X178X300 H



Realizzato in acciaio inox verniciato, è un modello in versione motorizzata con chiusura manuale a pinze.

Tutti i movimenti sono effettuati da 3 motori azionati da un quadro di comando;

Completo di n° 3 barre di pressione e di tutti gli accessori.

Il “multistretcher” TMTE è un’unità di tensionamento della rete per uso professionale.

Consente di applicare la rete su più telai di diversi formati e profili contemporaneamente.

Lo spreco di rete è ridotto al minimo e viene garantita la produzione più economica.

I telai possono essere di qualsiasi dimensione ed angolazione e su di essi è possibile fissare rete sintetica, poliestere metallizzato e rete in acciaio .

Grazie ai movimenti motorizzati di tutti e 4 i lati, è garantita una tensione parallela e uniforme delle maglie di trama e ordito; l’uniformità di allungamento su tutta l’area è mantenuta dai morsetti su tutti e quattro i lati che scorrono indipendentemente su cuscinetti a rulli.

Il contatto del telaio con la rete è motorizzato per una facile movimentazione.

CODE NAME AND MODEL MODEL USEFUL SIZE CM. OVERALL DIMENSION CM.
 AQSTMTE1330PM MOTORIZED STRETCHING MACHINE

TMTE 130X300

130X300

 AQSTMTE1630PM

MOTORIZED STRETCHING MACHINE

TMTE 160X300

160X300

 AQSTMTE1830PM

MOTORIZED STRETCHING MACHINE

TMTE 180X300

180X300





Una soluzione sviluppata per l’elaborazione e il lavaggio automatici di tutti i tipi di schermi piatti dopo la fase di esposizione. Consente una perfetta apertura dello schermo per cui è possibile ottenere una costanza e una qualità molto elevate del telaio finito.



CARATTERISTICHE TECNICHE

Completamente in acciaio inossidabile.

Dotato di dispositivo di riciclo con filtri che abbattono il consumo di acqua e consentono di riutilizzare l’acqua riciclata.

Un quadro elettrico permette di impostare tutti i programmi per lo sviluppo automatico ed i cicli di lavaggio.



MODELLI DISPONIBILI

Modello standard S-VA

Modello S-VAD con porte di bloccaggio



CODE

NAME

MODEL

USEFUL SIZE CM.

OVERALL DIMENSIONS CM.

AQSSVA1216

AUTOMATIC DEVELOPING MACHINE

S-VA 1216

120X160

160X70X250 H.

AQSVAD1216

AUTOMATIC DEVELOPING MACHINE

S-VAD 1216

120X160

160X70X250 H.





Seedex, in collaborazione con il suo partner Extris propone una gamma completa di prodotti chimici per la serigrafia.

Una qualità di stampa eccellente è una garanzia di successo sul mercato e con i prodotti EXTRIS la qualità delle tue stampe è assicurata!
La gamma dei prodotti chimici EXTRIS ti accompagna lungo l’intero processo di stampa serigrafica, dalla tesatura al recupero del telaio, con emulsioni affiancate dagli ausiliari per ogni fase del processo di pre-stampa.
Con i prodotti chimici EXTRIS è inoltre garantito il pieno rispetto dell’ambiente.





L’emulsionatrice Seedex è economica, ideale per telai di dimensioni più piccole per applicazioni di stampa universali.

La velocità regolabile a livello infinitesimale, il movimento estremamente del fluido del carrello di rivestimento e la possibilità di selezionare il numero di passaggi di rivestimento permettono un deposito della corretta quantità di emulsione.

L’emulsionatrice Seedex garantisce una perfetta riproducibilità della struttura dello strato di rivestimento con tolleranza di rivestimento +/- 1 micron.



DESCRIZIONE

Semplice da usare

Fornita con pannello touch screen completo

Velocità continua regolabile

Emulsione raccoglibile da uno o due lati

La CPU può memorizzare 50 diversi programmi personalizzati

La traversa può essere adattata semplicemente al formato del telaio richiesto

La macchina viene fornita montata e viene fornita con una coppia di vasche di verniciatura (lunghezza a piacere)



 DATI TECNICI:

Collegamento elettrico: 230 V – 50/60 Hz (altri voltaggi a richiesta)

Connessione pneumatica: 6 bar

Controllo compatto esente da manutenzione (SPS) con cambio della lingua del pannello touch screen premendo un pulsante



ACCESSORI:

supporto inferiore del telaio mobile

doppio rivestimento con un morsetto per telaio

doppio rivestimento con due morsetti per telaio.

CODE

NAME

MODEL

USEFUL SIZE CM

AQSPEM1515

AUTOMATIC COATING MACHINE

SP-B 1515

150X150

AQSPEM1520

AUTOMATIC COATING MACHINE

SP-B 1520

150X200

AQSPEM1525

AUTOMATIC COATING MACHINE

SP-B 1525

150X250
