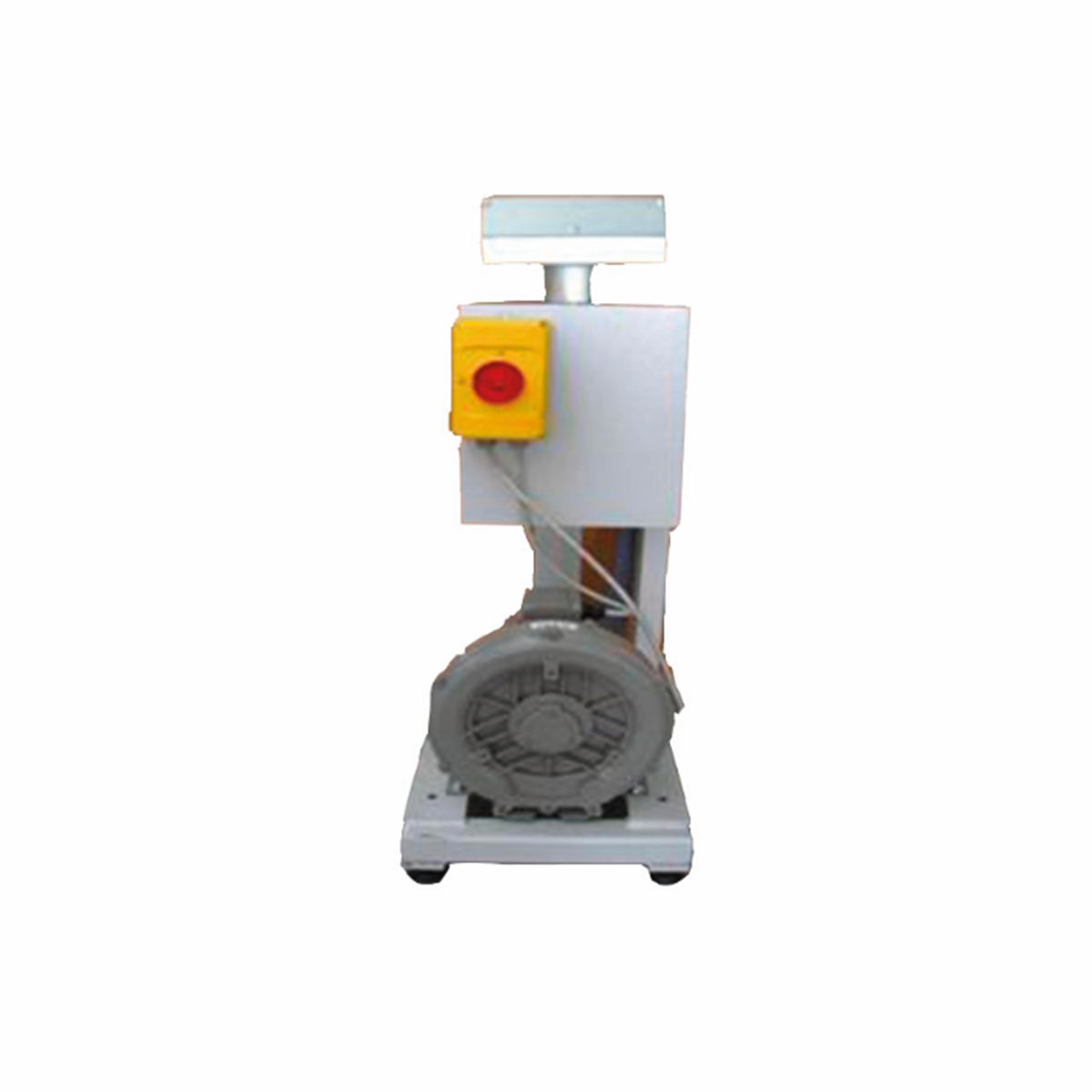

POMPA ASPIRANTE PA150/25
Viene utilizzata per rimuovere l’acqua in eccesso dopo lo sviluppo di schermi piani o per la pulizia dei residui di applicazione di catalizzatori/indurenti o rivestimenti protettivi nel processo di finitura dello schermo stesso.
CARATTERISTICHE TECNICHE
La pompa di aspirazione è composta da tre parti:
– Motore girante canale a 150 mc/ora;
– Corpo centrale con sportello apribile che permette l’estrazione del contenitore che raccoglie i rifiuti in ingresso;
– Una pala di aspirazione in ferro zincato può essere fornita in due misure principali: 24 e 40 cm.
ALIMENTAZIONE ELETTRICA
380 volt – 50 Hz
Tavolo da lavoro per laboratorio, indispensabile per l’operatore durante la preparazione dei quadri e cilindri serigrafici, per appoggiarvi attrezzi, barattoli dei prodotti, telai, etc.
DESCRIZIONE E CARATTERISTICHE:
Robusta struttura in acciaio verniciato.
Piano superiore e inferiore in legno bilaminato.
Dimensioni 200x100x85
ARTICOLO CON CARATTERISTICHE E DIMENSIONI PERSONALIZZABILI DAL CLIENTE
Una soluzione sviluppata per l’elaborazione e il lavaggio automatici di tutti i tipi di schermi piatti dopo la fase di esposizione. Consente una perfetta apertura dello schermo per cui è possibile ottenere una costanza e una qualità molto elevate del telaio finito.
CARATTERISTICHE TECNICHE
Completamente in acciaio inossidabile.
Dotato di dispositivo di riciclo con filtri che abbattono il consumo di acqua e consentono di riutilizzare l’acqua riciclata.
Un quadro elettrico permette di impostare tutti i programmi per lo sviluppo automatico ed i cicli di lavaggio.
MODELLI DISPONIBILI
Modello standard S-VA
Modello S-VAD con porte di bloccaggio
|
CODE |
NAME |
MODEL |
USEFUL SIZE CM. |
OVERALL DIMENSIONS CM. |
|
AQSSVA1216 |
AUTOMATIC DEVELOPING MACHINE |
S-VA 1216 |
120X160 |
160X70X250 H. |
|
AQSVAD1216 |
AUTOMATIC DEVELOPING MACHINE |
S-VAD 1216 |
120X160 |
160X70X250 H. |
Il fotoespositore Seedex è una macchina a tre funzioni per asciugare ed esporre cornici serigrafiche.
DESCRIZIONE E CARATTERISTICHE DELLA MACCHINA:
Struttura in acciaio verniciato
La macchina è dotata di un essiccatoio a cassetti situato nella parte inferiore della macchina, con una pressa pneumatica nella parte centrale, e una lampada alogena situata nella parte superiore.
La pressa pneumatica è disponibile in 2 versioni:
apertura manuale (modello TC) e
apertura automatica (modello TC-A);
Essiccatoio a 3 cassetti scorrevoli su cuscinetti per asciugare l’emulsione fotosensibile prima dell’esposizione,
Completo di sistema di protezione dai raggi UV costituito da un involucro rigido con telo frontale auto avvolgente e pannelli laterali scorrevoli per ispezione.
Il pannello di controllo è costituito da un computer digitale a 29 canali in grado di controllare e memorizzare i tempi di esposizione, i tempi di vuoto e la temperatura del forno di essiccazione e visualizzare il numero di ore di funzionamento del bulbo per monitorarne la durata.
Luce di compensazione dell’esposizione con fotocellula.
Sul pannello di controllo è installato un vacuometro che consente il controllo della pressione nel piano aspirante.
Il sistema di raffreddamento include la prevenzione del surriscaldamento dei componenti elettrici
Lampada alogena in metallo in 2 versioni: 2000/5000 W o 3500/7000 W
ALIMENTAZIONE ELETTRICA
400 V – 50 Hz (3 fasi + terra) – 10000 W, con possibili variazioni su richiesta
RICAMBI CONSIGLIATI
lampadina alogena 5000 o 7000 W a seconda dei modelli
tappetino in gomma con bordo sigillato dimensionato per la pressa pneumatica
|
CODE NUMBER |
PHOTOEXPOSER TC (MANUAL PNEUMATIC PRESS OPENING) |
GLASS SIZE CM. |
USEFUL SIZE CM. |
OVERALL DIMENSION CM. |
| AQSFOTTC1 |
PHOTOEXPOSER TC 1 |
90X110 |
70X95 |
150X130X260 H |
| AQSFOTTC2 |
PHOTOEXPOSER TC 2 |
123X153 |
100X135 |
190X165X260 H |
| AQSFOTTC3 |
PHOTOEXPOSER TC 3 |
143X173 |
120X155 |
210X180X260 H |
| AQSFOTTC4 |
PHOTOEXPOSER TC 4 |
160X200 |
140X180 |
235X195X260 H |
| AQSFOTTC5 |
PHOTOEXPOSER TC 5 |
140X220 |
120X200 |
258X178X300 H |
|
CODE NUMBER |
PHOTOEXPOSER TC-A (AUTOMATIC PNEUMATIC PRESS OPENING) |
GLASS SIZE CM. |
USEFUL SIZE CM. |
OVERALL DIMENSION CM. |
| AQSFOTTCA1 |
PHOTOEXPOSER TC-A1 |
90X110 |
70X95 |
150X130X260 H |
| AQSFOTTCA2 |
PHOTOEXPOSER TC-A2 |
123X153 |
100X135 |
190X165X260 H |
| AQSFOTTCA3 |
PHOTOEXPOSER TC-A3 |
143X173 |
120X155 |
210X180X260 H |
| AQSFOTTCA4 |
PHOTOEXPOSER TC-A4 |
160X200 |
140X180 |
235X195X260 H |
| AQSFOTTCA5 |
PHOTOEXPOSER TC-A5 |
140X220 |
120X200 |
258X178X300 H |
Solida struttura in accio verniciato, fissata a terra, permette all’utilizzatore di applicare manualmente l’emulsione agli schermi serigrafici in modo semplice ed accurato.
Dimensioni: 60x34x230 cm
