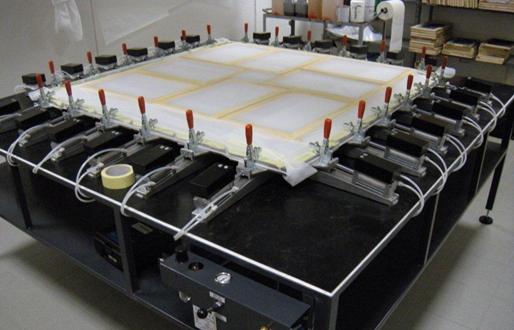

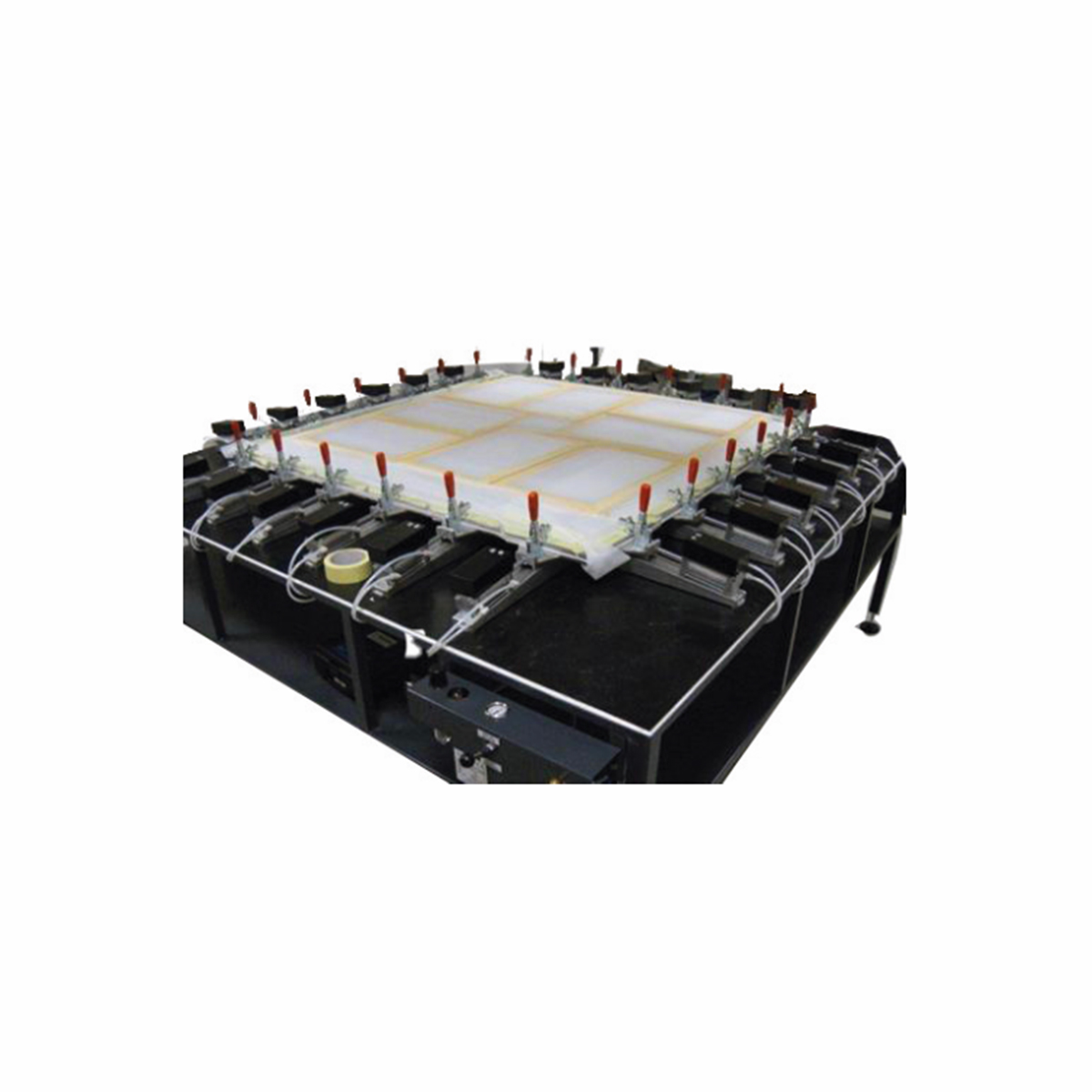

TENDISETA PNEUMATICO TPP
Tavolo tendiseta con pinze pneumatiche, permette di stendere i tessuti sui telai serigrafici con il grado di tensione richiesto. Questa attrezzatura può essere utilizzata per tendere vari tipi di tessuto come poliestere, nylon e acciaio. La particolarità di questo tendiseta è nelle morse pneumatiche mobili e posizionabili a piacere per tensionare anche un solo telaio per ogni operazione di tensionamento. Questo tavolo allungabile permette all’operatore di utilizzare anche piccole porzioni di tessuti che altrimenti potrebbero non essere utilizzabili.
| CODE | PNEUMATIC STRETCHER | TABLE SIZE CM. | PRODUCTION CAPACITY N° OF FRAMES OF EXTERNAL SIZE CM.... |
| AQSTPP16 | MODEL TPP 16 | 185X185XH90 | 1-100X100, OR 2-100X50, OR 4-50X50 |
|
AQSTPP18 |
MODEL TPP 18 |
180X200XH90 |
1-130X105, OR 2-105X65, OR 4-50X50 |
|
AQSTPP20 |
MODEL TPP 20 |
200X200XH90 |
1-150X105, OR 2-105X75, OR 4-75X50 |
|
AQSTPP22 |
MODEL TPP 22 |
210X210XH90 |
1-150X130, OR 2-130X75, OR 4-75X75 |
|
AQSTPP24 |
MODEL TPP 24 |
210X230XH90 |
1-150X150, OR 2-150X75, OR 4-75X75 |
Telai realizzati in alluminio e ferro in diverse misure e con diversi profili (normale e “tipo tedesco”).
SCHEDA TECNICA
Set alogeno autonomo per l’esposizione dello schermo in combinazione con l’apposita pressa pneumatica.
DESCRIZIONE E CARATTERISTICHE TECNICHE:
Il set alogeno è disponibile come 2000/5000 W o 3500/7000 W.
La sostituzione della lampadina alogena, quando necessaria, è molto semplice. Durante la normale produzione, la lampada rimane sempre accesa alla massima potenza, a seconda del modello.
La lampada alogena è dotata di un riflettore parabolico per la distribuzione uniforme della luce.
Timer per programmi e memorizzazione del tempo di esposizione.
Potenza: 400 V–50 Hz (3 fasi + terra) – 10000 W, con possibile variazione a richiesta.
ACCESSORI E RICAMBI CONSIGLIATI:
– Carrello portalampada.
– Supporto lampada con tavolo di appoggio per il generatore.
– Integratore di luce per compensare l’esaurimento della lampadina alogena nel tempo.
– Lampadina alogena 5000 o 7000 W a seconda del modello.
|
CODE |
NAME |
MODEL |
LAMP POWER W |
|
AQSIMPAL5 |
HALOGEN SET 5000 W CAREENED |
AL-5 |
2000/5000 |
|
AQSIMPAL7 |
HALOGEN SET 7000 W CAREENED |
AL-7 |
3500/7000 |
|
AQSRINTEGR |
LIGHT INTEGRATOR WITH PHOTOCELL |
|
|
|
AQSCARIMPAL |
LAMP HOLDER CARRIAGE |
|
|
Il fotoespositore Seedex è una macchina a tre funzioni per asciugare ed esporre cornici serigrafiche.
DESCRIZIONE E CARATTERISTICHE DELLA MACCHINA:
Struttura in acciaio verniciato
La macchina è dotata di un essiccatoio a cassetti situato nella parte inferiore della macchina, con una pressa pneumatica nella parte centrale, e una lampada alogena situata nella parte superiore.
La pressa pneumatica è disponibile in 2 versioni:
apertura manuale (modello TC) e
apertura automatica (modello TC-A);
Essiccatoio a 3 cassetti scorrevoli su cuscinetti per asciugare l’emulsione fotosensibile prima dell’esposizione,
Completo di sistema di protezione dai raggi UV costituito da un involucro rigido con telo frontale auto avvolgente e pannelli laterali scorrevoli per ispezione.
Il pannello di controllo è costituito da un computer digitale a 29 canali in grado di controllare e memorizzare i tempi di esposizione, i tempi di vuoto e la temperatura del forno di essiccazione e visualizzare il numero di ore di funzionamento del bulbo per monitorarne la durata.
Luce di compensazione dell’esposizione con fotocellula.
Sul pannello di controllo è installato un vacuometro che consente il controllo della pressione nel piano aspirante.
Il sistema di raffreddamento include la prevenzione del surriscaldamento dei componenti elettrici
Lampada alogena in metallo in 2 versioni: 2000/5000 W o 3500/7000 W
ALIMENTAZIONE ELETTRICA
400 V – 50 Hz (3 fasi + terra) – 10000 W, con possibili variazioni su richiesta
RICAMBI CONSIGLIATI
lampadina alogena 5000 o 7000 W a seconda dei modelli
tappetino in gomma con bordo sigillato dimensionato per la pressa pneumatica
|
CODE NUMBER |
PHOTOEXPOSER TC (MANUAL PNEUMATIC PRESS OPENING) |
GLASS SIZE CM. |
USEFUL SIZE CM. |
OVERALL DIMENSION CM. |
| AQSFOTTC1 |
PHOTOEXPOSER TC 1 |
90X110 |
70X95 |
150X130X260 H |
| AQSFOTTC2 |
PHOTOEXPOSER TC 2 |
123X153 |
100X135 |
190X165X260 H |
| AQSFOTTC3 |
PHOTOEXPOSER TC 3 |
143X173 |
120X155 |
210X180X260 H |
| AQSFOTTC4 |
PHOTOEXPOSER TC 4 |
160X200 |
140X180 |
235X195X260 H |
| AQSFOTTC5 |
PHOTOEXPOSER TC 5 |
140X220 |
120X200 |
258X178X300 H |
|
CODE NUMBER |
PHOTOEXPOSER TC-A (AUTOMATIC PNEUMATIC PRESS OPENING) |
GLASS SIZE CM. |
USEFUL SIZE CM. |
OVERALL DIMENSION CM. |
| AQSFOTTCA1 |
PHOTOEXPOSER TC-A1 |
90X110 |
70X95 |
150X130X260 H |
| AQSFOTTCA2 |
PHOTOEXPOSER TC-A2 |
123X153 |
100X135 |
190X165X260 H |
| AQSFOTTCA3 |
PHOTOEXPOSER TC-A3 |
143X173 |
120X155 |
210X180X260 H |
| AQSFOTTCA4 |
PHOTOEXPOSER TC-A4 |
160X200 |
140X180 |
235X195X260 H |
| AQSFOTTCA5 |
PHOTOEXPOSER TC-A5 |
140X220 |
120X200 |
258X178X300 H |
Pratico armadio realizzato in struttura metallica per conservare in maniera razionale ed ordinata i tessuti serigrafici utilizzati in laboratorio.
DATI TECNICI
Solida struttura in acciaio verniciato, contenente 17 rotoli.
Fornita con n.17 barre cilindriche in acciaio zincato per la sospensione dei rotoli di tessuto.
OPTIONAL
Chiusura manuale a tenda
DIMENSIONI
1) Versione da 160 cm 178x50x207h
2) Versione da 200 cm 235x50x207h
Altre dimensioni su richiesta
